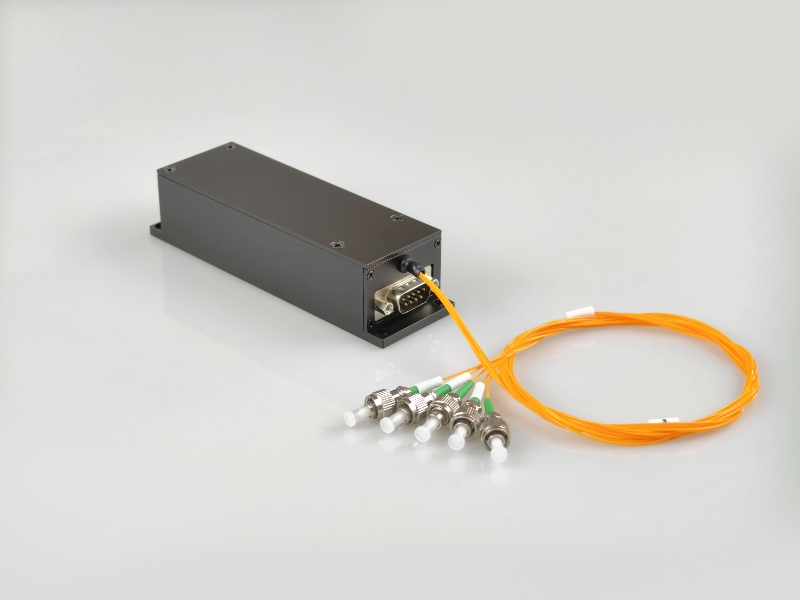

FSW-1xN光开关
1×N 光路切换 · ≤10 ms · 串口控制
FSW-1xN 型光开关模块是一种具有光路切换作用的功能器件，低损耗、高可靠性，采用简单串口接口控制与模块化设计，适用于多路光监控、自动换接、光纤传感多点监测与光器件装调。
产品特点
- 低损耗、高可靠性
- 简单的串口接口控制
- 模块化设计
典型应用
- 光传输系统中的多路光监控
- LAN 多光源 / 探测器自动换接、光传感多点动态监测
- 光纤、光器件、网络与野外工程光缆测试
- 光器件装调
关键指标
| 参数 | 典型值 |
|---|---|
| 通道配置 | 1×N（2＜N＜16） |
| 工作波长 | 1550 nm |
| 光纤类型 | 单模 / 多模可选 |
| 光接口 | FC/APC（φ0.9） |
| 光纤长度 | 1±0.05 m |
| 插入损耗 | ≤0.9 dB |
| 回波损耗 | ≥30 dB |
| 偏振相关损耗 | ≤0.05 dB |
| 波长相关损耗 | ≤0.20 dB |
| 温度相关损耗 | ≤0.20 dB |
| 重复性 | ≤±0.05 dB |
| 信道串扰 | ≥50 dB |
| 切换时间 | ≤10 ms（相邻通道顺序切换） |
| 传输光功率 | ≤500 mW |
| 寿命 | ≥10⁹ 次 |
| 工作电源 | DC +5 V，1.0 A |
| 工作温度 | -20～+70 ℃ |
| 控制接口 | DB9 · RS-232（9600 baud） |
完整串口指令集、管脚定义与外形安装尺寸见下方规格书。标配含模块、用户手册与 DB9 转接线。
